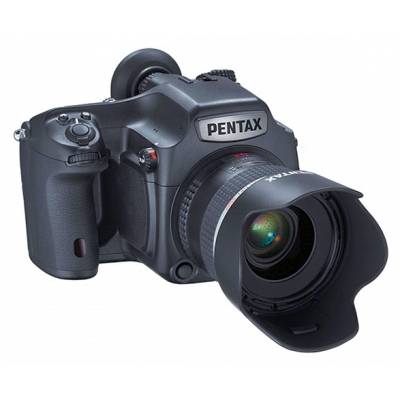

Pentax 645Z.
Main features:

• DSLR camera with medium format (43.8 x 32.8 mm) CMOS sensor.
• 51 effective megapixels images (8256 x 6192).
• native RAW DNG 14 bits format.
• without anti-aliasing (low pass) filter.
• automatic lens correction (geometric distortion, chromatic aberration, and diffraction correction).
• DXOMark sensor scores: overall score = 101 (evaluation).
• dynamic range = 14.7 EV.
• color depth = 26 bits.
• weigth: 1550 g (body only).
• main use: high resolution photography and photogrammetric 3D modelling of medium and large size pieces.

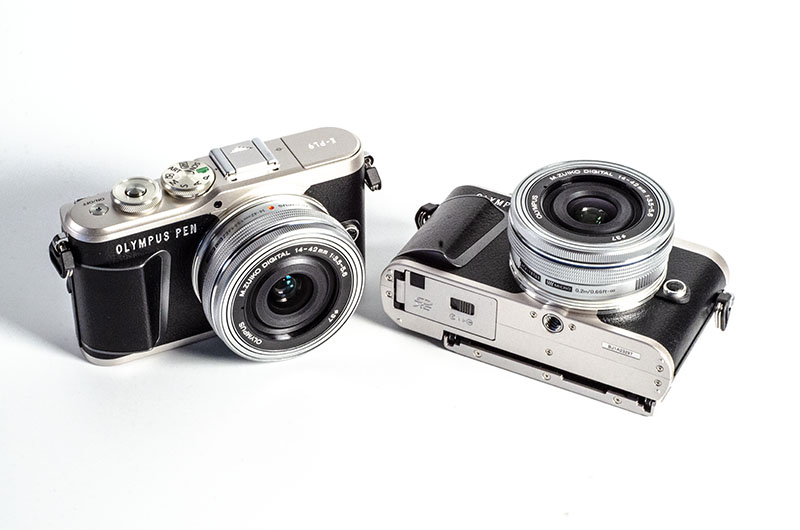

Olympus PEN E-PL9.
Main features:

• mirrorless camera with Micro Four Thirds (17.3 x 13.0 mm) CMOS sensor.
• 16 effective megapixels images (4608 x 3456).
• RAW 12 bits format.
• DXOMark sensor scores: overall score = 72 (evaluation).
• dynamic range = 12.4 EV.
• 3-axis image stabilisation.
• 4K video at 30/25/24 fps.
• weigth: 380 g.
• main use: photogrammetric 3D modelling of small pieces.

Vuze 3D 360º Camera.
Main features:

• 4K spherical photo and video (30 fps frame rate).
• H.264 video codec.
• AAC audio codec.
• Media FOV 360⁰ x 180⁰ (Full Spherical, 8 Sony FHD image sensors).
• full wifi control from tablet or smartphone.
• camera dimensions and weigth: 12 x 12 x 3 cm, 450 g.

Lighting material:

• LED panels Nanguang CN-1200 bicolor.
  • dimensions: 47 x 39 x 9 cm.
  • color temperatura from 3200 K to 5600 K.
  • CRI = 95.
  • weigth: 2.3 kg.
• flashes Speedlite YN560-II
  • guide number = 58.

 Lenses (for Pentax 645Z):

• smc D-FA 645 55 mm F:2.8 prime lens.
  • autofocus
  • equivalent to 35 mm format: 44 mm.
  • minimum focus distance = 50 cm.
• smc FA 645 120 mm F:4 macro prime lens.
  • autofocus.
  • equivalent to 35 mm format: 96 mm.
  • magnification ratio 1:1.
  • minimum focus distance = 39 cm.
• smc FA 645 400 mm F:5.6 prime lens
  • autofocus
  • equivalent to 35 mm format: 320 mm.
  • angle of view = 10º
  • minimum focus distance = 3 m.

Download flute image (full resolution, 3550 x 8250): https://www.flickr.com/photos/elgolem/45031492142/

La documentación gráfica de las piezas arqueológicas se realiza principalmente mediante fotografía. Los estándares actuales definen varias condiciones de calidad, entre ellas: resolución geométrica, nitidez, fidelidad del color, baja distorsión y ausencia de aberraciones geométricas y cromáticas. En mucho casos, estas condiciones se consiguen mediante la aplicación de técnicas fotográficas convencionales: cámaras y objetivos de buena calidad, iluminación calibrada, uso de cartas de color para la generación de perfiles específicos de cada sesión fotográfica, etc. Sin embargo, en otras ocasiones, las piezas exigen la aplicación de técnicas especiales, como pueden ser la iluminación con luz polarizada, la fotografía infrarroja, la macrofotografía, la fotografía rollout  o el focus stacking.

Entre las técnicas necesarias para la documentación de piezas arqueológica, hemos desarrollado el flujo de trabajo para realizar la denominada focus-stacking con una calidad elevada. La justificación de esta técnica es que puede resolver problemas propios, especialmente, de la macrofotografía (fotografía de objetos de pequeño tamaño):

1. Los objetos pequeños deben fotografiarse desde distancias muy cortas con objetivos especificos, técnica llamada macrofotografía.
2. La macrofotografía implica dificultades para el enfoque ya que la profundidad de campo es muy limitada (pocos mm o incluso menos) con lo que normalmente no es posible sacar enfocado todo el objeto en una única toma.
3. La solución es tomar fotos secuenciales enfocando diferentes partes del objeto para, finalmente, fusionarlas en una sola imagen que use las partes enfocadas de cada una y componga una especie de mosaico continuo y homogéneo.
4. La secuencia de fotos debe hacerse con técnicas que aseguren un resultado final totalmente nítido.

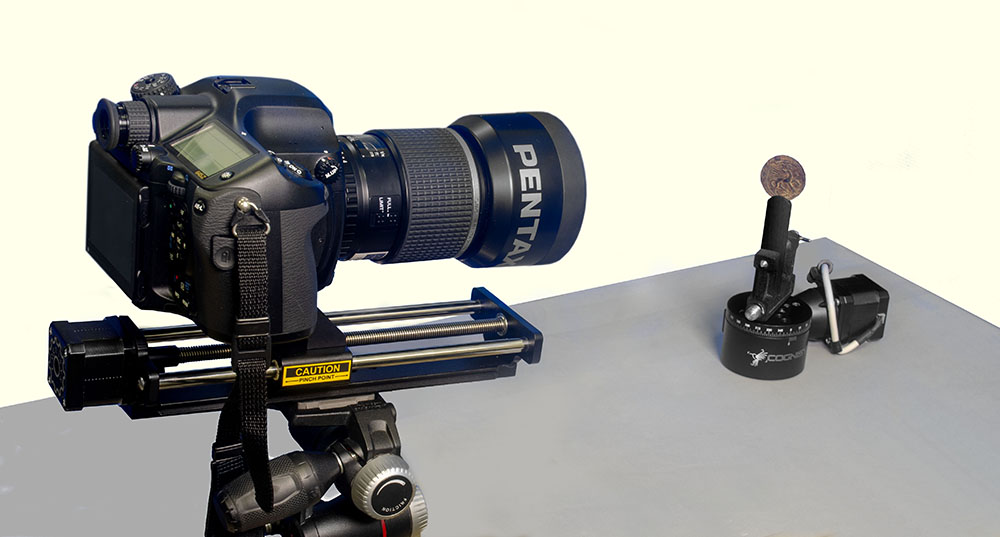

Imagen: cámara de medio formato con objetivo macro, montada sobre un raíl motorizado; la moneda está sujeta sobre otro sistema que permite su rotación automatizada a intervalos angulares definidos.

Scanners

Creaform Go!Scan 20 and 50.
Main features:

• structured ligth scanners (the scanner project a known pattern similar to a QR code on the object. The pattern deformation due to the irregular surface allows vision systems to calculate a 3D point cloud adjusted to the scanned object.
• scanning area: 143 x 108 mm (model 20); 380 x 380 mm (model 50).
• spatial resolution: 0.2 mm (model 20), and 0.5 mm (model 50).
• spatial accuracy: abour 0.2 mm.
• simultaneously capture geometry and color.

Hardware and software:

• laptops HP ZBook 15 G2, Intel Core i7-4710MQ 2.5 GHz, 32 GB RAM.
• VXscan and VXelements licenses.

Photogrammetric software

Agisoft Metashape (Agisoft page) is the software that performs the photogrammetric processing of digital images (see Photographic Material). We use both Standard and Professional Edition  licenses.

Resistivity meter

ABEM Terrameter LS (model page).
Main features:

• technical specifications.
• software: RES3DINV y RES2DINV.

IR Camera

FLIR E60bx
Main features:

• thermal IR sensor 320 x 240 pixels.
• integrated camera 2048 × 1536 pixels.
• sensitivy: 0.045 °C
• accuracy: ±2 °C
• spectral range: 7.5 to 13.5 µm
• value range: -20 °C to +120 °C
• video and image capture, wifi.

Scanners

Contex HD 3630.
Main features:

• 36″ (91 cm) wide format.
• B&W, gray and color scanning.
• optical resolution: 600 dpi.
• calibration (camera alignment and calibration of gray and color parameters) by means of calibration sheet.

Epson Expression 10000XL.
Main features:

• A3+ format.
• 16 bits color depth.
• optical resolution: 2400 dpi; dynamic range Dmax = 3.8.

Epson Perfection V750 Pro.
Main features:

• A4 format.
• 48 bits color depth.
• optical resolution: 6400 dpi; dynamic range Dmax = 4.0.
• transparency unit for scanning slides or negatives using transmitted ligth.

Sensors

Equipo principal: Vuze 3D 360º Camera.

Principales características:

• graba videos esféricos con resolución 4K a 30 fps.
• formato de video H.264.
• graba audio en formato AAC.
• integra 8 objetivos con un campo de visión de 180×120.
• integra wifi para comunicación y manejo desde tablet o teléfono externo.
• dimensiones: 12x12x3 cm.
